一、機械制冷系統性能測試
在性能測試過程中分別進行了機械制冷系統快速降溫測試和機械制冷與液氮制冷定速率降溫測試，測試過程中試驗箱滿負載工作，測試過程和結果如下：
二、機械制冷系統的最大降溫速率

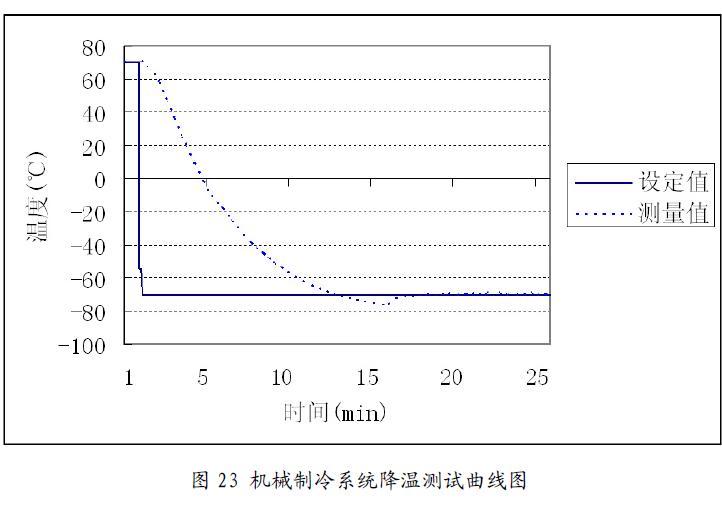

在控制軟件中設置目標溫度值為-70℃，測試機械制冷系統的最大降溫速率。從70℃降到-70℃總共用時13min，速率為10.7℃/min，過沖9℃；從70℃降到-55℃，總共用時11min，速率為11.4℃/min。測試曲線圖如圖23 所示。
測試結果表明，制冷系統的低溫范圍達到-65℃的設計要求，同時降溫速率業滿足設計要求。
三、機械與液氮組合制冷降溫速率
2．本次試驗采用液氮鋼瓶的容積為80L，充注液氮量約65kg，采用不銹鋼軟管與試驗箱的液氮加注口連接，液氮鋼瓶輸出液氮壓力從0～0.9MPa 可調，本次測試液氮輸出壓力設為0.15MPa。在實際測試過程中，一罐液氮可以進行2～3 次以15℃/min 的速率從70℃降到-55℃的降溫過程,實際的液氮消耗量比計算值小，主要因?yàn)闄C(jī)械制冷系統有設計余量，在降溫過程中，機械制冷系統能力較理論設計值大，因此，液氮消耗量小于計算值。由測試曲線可以看出，降溫速率基本滿足設定值要求，但溫度波動較大，溫變速率越大，實際溫度值與設定值偏差越大，最大值達5℃。
以上就是全部的信息，關于機械制冷系統降溫測試結果，本文圖文并茂，為大家精彩地展現了這一測試結果。http://m.hnqxt.com
