1、磁通計法
磁通計也是一種磁電式電流計，并且是直接按磁通單位分度的直讀儀表．它測量磁通的原理也是根據電磁感應定律，可歸結為求感應電動勢的積分．與沖擊檢流計的不同之處是磁通計活動線框的恢復力矩幾乎為零，線框偏轉后，不再回到原來的位置．因此磁通計實際上是在嚴重過阻尼狀態下工作的。

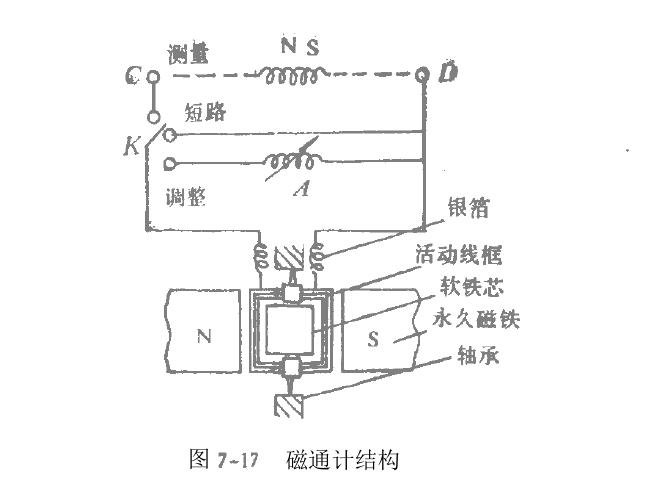

磁通計按結構分有兩種類型，一種是懸線式，另一種是軸轉式。后一種為可攜式儀表，雖然靈敏度較低，但使用方便，生產中被廣泛用于工業檢驗．圖7—17為一軸轉式磁通計示意圖．測量時開關厭打向測量”端，如將匝數N及面積j的探測線圈接入磁通計輸入端c．o．這時探測線圈與由軸尖支承的活動線框組成閉合回路若探測線圈內磁通量改變為d公則感應電流便流經極簿而基本上不產生恢復力矩的銀箔，被引入活動線框中，致使活動線框在固定磁鐵的磁場中發生偏轉．與沖擊檢流計的工作原理一樣，該偏轉正比于探測線圈中磁通量的改變A4。
調整部分是為測量時選擇指針起始位置而設的．由于磁通計活動線框幾乎沒有機械反抗力矩，測量后指針不會自動回到零位，如要伎指針在測量前回零，可把K打到調整：J實際上是一個電磁調整器．當轉動該調整器時，可產生一感應電流，使磁通計的活動線圈帶動指針向左右偏轉，從而調節到零位或所需要的起始位置上．當起始位置不在零位時，實際上測量的是相對偏轉．此外，測量結束后應將儀表短路。
磁通計使用簡便，不需要每次測量前校準磁通常數，測量結果與外電路電阻無關，因此測量方便。另外，磁通計在嚴重過阻尼狀態下工作，可用它來測量長周期的脈沖電壓．但一般磁通計的靈敏度較低(約10☆wb／mm)，因此除用它測量空間磁場外，工廠中大量用于永磁體磁性能的檢驗．國產磁通計有CTl型，CT4型，利用電壓頻率變換技術生產的CST—2型數字式磁通計等．而利用光電放大或電子式積分運算放大器制成的光電磁通計或電子磁通計，大大提高了測量靈敏度，這些儀器在直流磁性自動測量中發揮了重要的作用。
2、電子積分器方法
用電子技術對探測線圈的感應電動勢直接進行積分也可求得A呻，這種方法稱為電子積分器法．由于電子積分器能對電壓進行瞬時積分，因此用它可以測量隨時間變化的磁場(沖擊法是不可能的)．如在它的輸出端配以x—y記錄儀或數字電壓表，就可以自動記錄各類磁化曲線和磁滯回線。最簡單的積分器是由及C電路組成的，如圖7-l8所示。
還有一種數字特斯拉計，它采用數字顯示，經定標，可以直接讀出磁場強度的值．國內有c5T—1型數字特斯拉計，它是目前精度較高的霍爾效應磁場測量儀，當用作絕對測量時，測量范圍為0.1—10T，具有測量范圍廣，精度高的優點。
共振信號，臨界振蕩器由Lc諧振回路及高頻檢波器組成．當產生核磁共振時，Lc回路的9值下降，從而導致振蕩電壓的下降，經高頻檢波后即可得核磁共振信號．為了便于觀察，一般都采用磁場調制方法，以便把核磁共振信號直接顯示在示波器上，根據核磁共振時頻率計顯示的頻率讀數，可求得被測磁場的值．由于頻率的測量精度很高，所以核磁共振方法適用于高精度測量磁場強度，
另一方面，利用核磁共振倔強計測量磁場時，要求被測磁場比較均勻，這樣，才能給出明顯的吸收峰．如果磁場不均勻，試樣內各處的磁場不同，各原子核將在不同頻率下發生共振，因而使共振曲線變寬，信號變小．因此為保證磁場的測量有高的精度，被測磁場必須有一定的均勻度。http://m.hnqxt.com
