恒溫恒濕獨立控制系統模型建立
2014-09-23 來源：正航儀器 作者：正航網絡 閱讀：次
本文模擬采用的為TRNSYS 16版本。TRNSYS軟件及其TEss模塊庫中附帶許多部件模塊．各部件數學模型基于熱力特性編制。進行暖通空調系統的建模．必須使用與實際系統對應的部件模塊。而TRNSYS模塊庫中，中央空調系統各部件數學模型已有很長久的發展歷史．已經比較成熟。

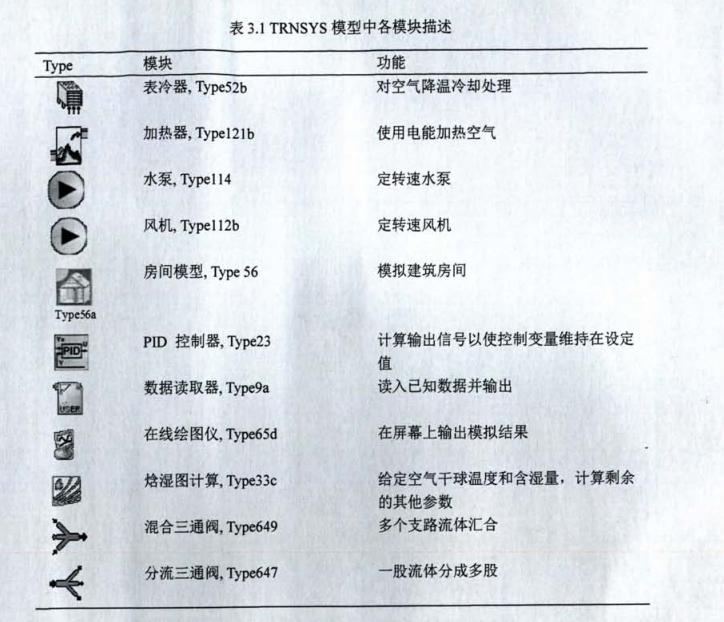

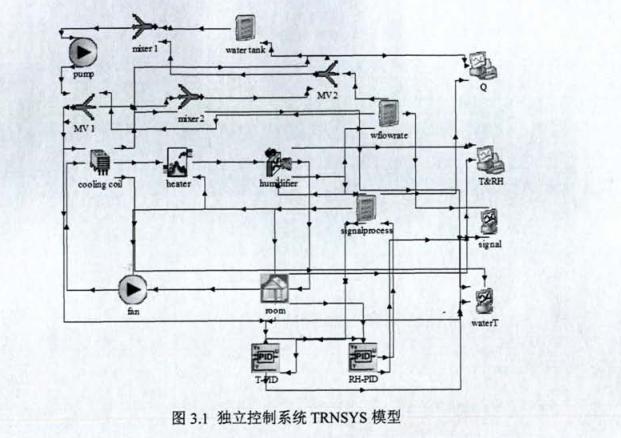

因此，本文建立的TRNSYS模型中模塊大都來源于模塊庫，只對加濕囂及信號處理部分進行了添加與處理。所設計的獨立控制恒溫恒濕空調系統主要部件包括：表冷器、加熱器、加濕器、風機、水泵、房間、Pm控制器、三通閥等。TRNSYS中提供了多種房間模型，如集中熱容模型Type 88．復雜房間模型Type56等。這些房間模型中以模擬因素較為全面，具有其他房問模型的一切功能。考慮到需對系統進行全年運行模擬，本文采用Typc56房間模型。
下面對Type56的使用過程做一簡單介紹。Type56為TRNSYS提供的可模擬多區域房間傳熱特性的房間模塊，其使用TRNBUILD平臺進行模型的建立、編輯。用戶可以通過定義房間的結構尺寸、墻體特性、負荷產生情況及環境參數．模擬得到房間的熱濕負荷、溫濕度隨時間變化的動態特性。描述一個房間模型需要4部分?jǐn)?shù)據：a1需要的區域數據(REGIME DATA)：房間體積、房間熱容、初始溫度。http://m.hnqxt.com
