亚洲视频观看_精品国产福利_97久久精品人人澡人人爽_欧美日韩一区二区三区四区不卡

本標準適用于高溫合金冷拉棒材，可用于制造航空及其它工業用的緊固件等零件。

1.1圓形棒材，供應直徑為8-45mm，尺寸允許偏差按GB 905-82《冷拉圓鋼尺寸、外形、重

量及允許偏差》中的11級或12級，應在合同中注明。

1.2方形棒材，供應邊長為8-30mm，尺寸允許偏差按GB 906-82《冷拉方鋼尺寸、外形重量

及允許偏差》中的11級或12級，應在合同中注明。

1.3六角棒材，供應內切圓直徑為8-36mm，尺寸允許偏差按GB 907-82《冷拉六角鋼尺寸、

外形、重量及允許偏差》中的12級。

1.4棒材長度應大于2m，但長度為1一2m者，每爐批允許量不超過支數的20%a短于lm，但

不短于0.5m者，每爐批不多于5根。

2.1 牌號和化學成分

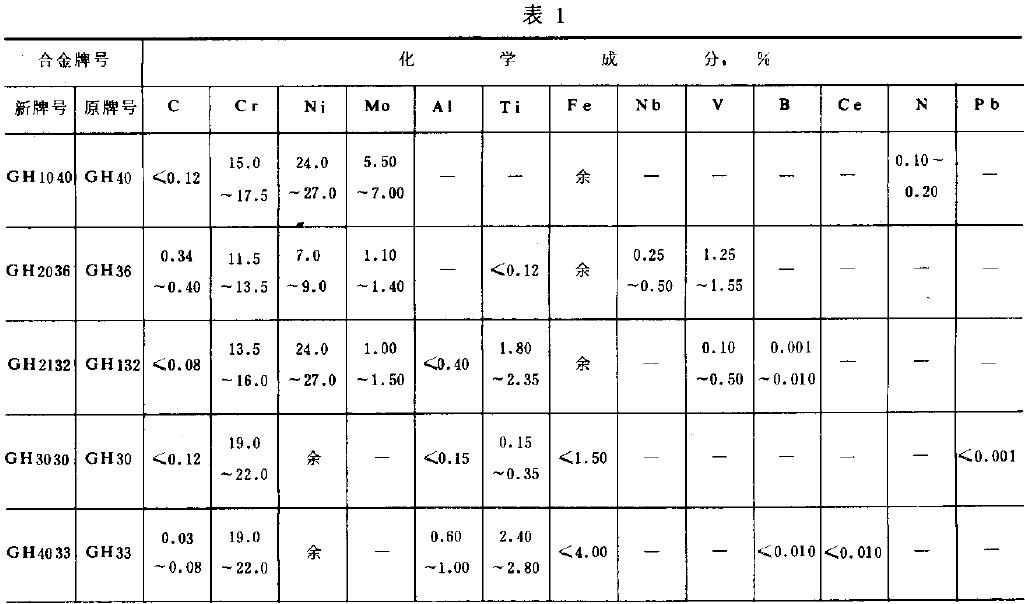

2.1 .1 合金的牌號和化學成分(熔煉分析)應符合表1的規定。

2. 1.2 根據需方的特殊要求，并經供需雙方協議，可供應比表1規定的成分范圍較嚴的合金。



注:B、Ce按計算量加人。

2.1.3 成品棒材化學成分允許偏差

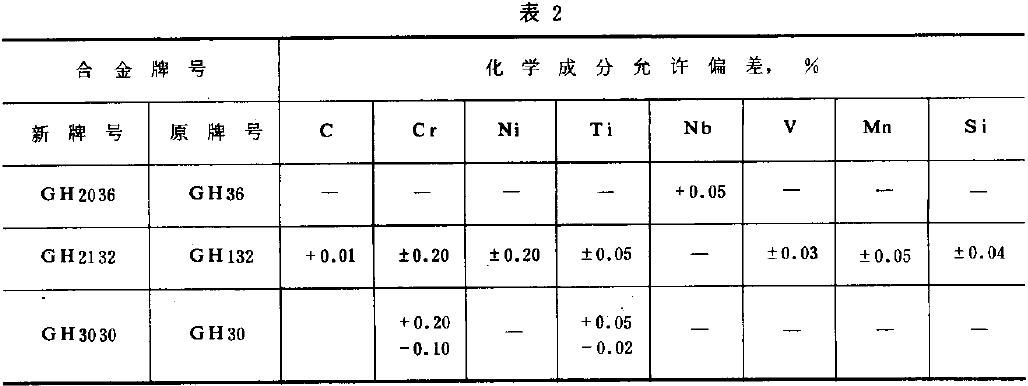

2.1.3.1 成品棒材的化學成分最大允許偏差值應不超過表2之規定。



2.1 .3.2 經需方同意，成品棒材的化學成分最大允許偏差值應按GB/T 14992《高溫合金牌號》。

2. 2 冶煉方法

合金可采用如下冶煉方法生產，由需方選定在合同中注明，未注明時由供方自行選定。經供需雙方協商亦可采用能滿足本標準要求的其它冶煉方法。

GH 1 040非真空感應，非真空感應+電渣重熔，電弧，電弧十電渣重熔。

GH 2 036非真空感應+電渣重熔，電弧，電弧+電渣重熔。

GH 2 132非真空感應+電渣重熔，電弧十電渣重熔，電弧+真空自耗。

GH 3 030非真空感應，真空感應，電弧。

GH 30 33非真空感應+電渣重熔，真空感應十電渣重熔，真空感應十真空自耗，電弧，電弧十

電渣重熔，電弧+真空自耗。

2.3文貨狀態

2.8 .1 棒材應以固溶處理，固溶處理后酸洗或冷拉狀態交貨，并在合同中注明。

在 交貨 狀 態下，對合金棒材的硬度要求規定如下:

GH 2 03 6 (GH36) H B (壓痕直徑d)> 3.5min

GH 2 13 2 (GH132) H B (壓痕直徑d)> 4.25mm

其 它 合 金HB(壓痕直徑d)供參考

2. 4 力學性能

2.4 .1 棒材用經熱處理的試樣測定其力學性能。試樣的熱處理制度和合金的力學性能。
